家用及工业空气开关型号简介及选择技巧空气开关型号规格( 三 )

下表给出了几种常见住宅的计算负荷及主开关的额定电流住宅类别计算负荷
/kw 计算电流/A 主开关额定电流/A 电能表容量/A 进户线规格复式楼 8 43 90 20（80） BV-3*25mm2 高级住宅 6.7 36 70 15(60) BV-3*16mm2
120m2以上住宅 5.7 31 50 15(60) BV-3*16mm2
80m2~120m2住宅 3 16 32 10(40) BV-3*10mm2
注：当实际用电容量大于8KW时，应考虑三相五线制配电

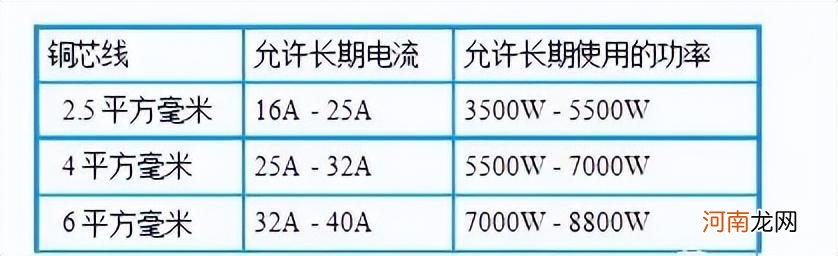

一、一般铜导线载流量导线的安全载流量是根据所允许的线芯最高温度、冷却条件、敷设条件来确定的。一般铜导线的安全载流量为5~8A/mm2 ，铝导线的安全载流量为3~5A/mm2 。
如：2.5 mm2 BVV铜导线安全载流量的推荐值2.5×8A/mm2=20A
4 mm2 BVV铜导线安全载流量的推荐值4×8A/mm2=32A
二、计算铜导线截面积利用铜导线的安全载流量的推荐值5~8A/mm2 ，计算出所选取铜导线截面积S的上下范围： S=[ I /（5~8）]=0.125 I ~0.2 I（mm2） S—–铜导线截面积（mm2） I—–负载电流（A）
三、功率计算
一般负载（也可以成为用电器，如点灯、冰箱等等）分为两种，一种是电阻性负载，一种是电感性负载。
对于电阻性负载的计算公式：P=UI
对于日光灯负载的计算公式：P=UIcosф ，其中日光灯负载的功率因数cosф=0.5 。不同电感性负载功率因数不同，统一计算家庭用电器时可以将功率因数cosф取0.8 。也就是说如果一个家庭所有用电器加上总功率为6000瓦，则最大电流是 I=P/Ucosф=6000/220*0.8=34(A)。但是，一般情况下，家里的电器不可能同时使用，所以加上一个公用系数，公用系数一般0.5 。所以，上面的计算应该改写成 I=P*公用系数/Ucosф=6000*0.5/220*0.8=17(A) 也就是说，这个家庭总的电流值为17A 。则总闸空气开关不能使用16A ，应该用大于17A的电功率的计算，功率通俗点讲就是电器耗电大小，准确的讲是电器设备单位时间里用电量的大小。对于家庭用的单相电气设备，功率计算的算式很简单:
P=U×I×COSφ P 功率，指有功功率单位：瓦（W） 1kW=1000W(1千瓦=1000瓦) U 电压，生活电圧为220V 单位；伏（V） I 电流，单位：安（A） COSφ 功率因数没有单位。对于纯阻性负载如：电炉、电热水器，等发热电器；COSφ=1
功率计算式可以简化为：P=U×I 对于带感性负载如：风扇等电机类的电器、电视等；1>COSφ>0 电机类电器一般为0.8左右。电流中包含有无功分量。
家用电器一般没有带容性负载。
备注: 由于家用电器不都是纯阻性负载，即COSφ≠1 ，电流中含有无功分量，所以我
们按电器功率I=P/220V计算出来的电流值与用仪表测量出来的电流值是不一样的。
